Siempre que la topología de un patrón de corte lo permita, puede modificar el orden, la ubicación y la dirección de los cortes, incluso eliminar cortes redundantes, conservando la distribución actual de las piezas.



Importante: Todas las opciones de ajuste modifican los semiproductos hijos del semiproducto padre seleccionado. Son accesibles en el menú Editar, en la barra de herramientas principal o en el menú contextual de la Hoja de Patrones de Corte



Las opciones de ajuste de patrones son las siguientes:

Corte 3 Edición Profesional

Copyright ©  2003-2005 Neginter del Caribe Ltd.

Todos los derechos reservados

5.6

Cuadro de texto: índice

Trabajo con la Solución

5

Ajustar los Patrones

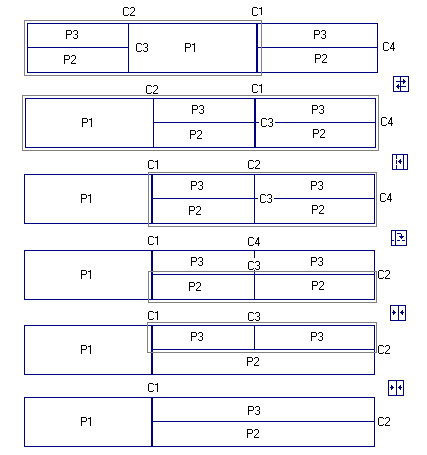

La figura siguiente muestra un ejemplo de cómo pueden utilizarse las opciones anteriores para optimizar los cortes en un patrón. El  objetivo es unir los semiproductos que distribuyen las piezas 2 y 3.





Unir:  Une los dos semiproductos que resultan de un corte vertical u horizontal en un sólo semiproducto, eliminando el corte. Dos semiproductos puedan unirse si:



· ambos son semiproductos finales y al menos uno de ellos es sobrante, o

· ambos distribuyen la misma pieza con igual repetición en la dirección del corte.



Intercambiar:  Intercambia los semiproductos modificando así la ubicación del corte.



Cambiar al siguiente:  Cuando ocurre una secuencia de varios cortes consecutivos en la misma dirección, esta opción cambia el corte original en el semiproducto seleccionado al siguiente corte en la secuencia.



Cambiar al anterior:  Lo mismo pero cambiando al corte anterior.



Cambiar a horizontal:  Cuando un semiproducto padre está:

· cortado verticalmente y uno de sus hijos está cortado horizontalmente y el otro es sobrante, o

· ambos hijos están cortados horizontalmente  a la misma dimensión, se intercambian los cortes de forma que el semiproducto padre quede cortado horizontalmente y los hijos verticalmente.



Cambiar a vertical:  Esta opción es simétricamente igual a la anterior para los semiproductos cortados horizontalmente.
