Un patrón de corte describe gráficamente cómo debe cortarse el material. Con el objetivo de simplificar tanto la descripción gráfica como las acciones de edición, los patrones se muestran en dos niveles de realización. En el primer nivel, el material se corta en semiproductos de paso mediante cortes verticales u horizontales hasta alcanzar semiproductos finales en los cuáles se distribuye siempre una misma pieza. En el segundo nivel, de cada semiproducto final se extrae la pieza correspondiente. Puede suceder que un semiproducto final coincida con una única pieza o bien que no contenga ninguna, en cuyo caso será un sobrante.
(vea Fig. 2.2)
|
|
Corte 3 Edición Profesional Copyright © 2003-2005 Neginter del Caribe Ltd. Todos los derechos reservados |
|
2.2 |
|
Conceptos básicos |
|
2 |
|
Patrones de corte |
|

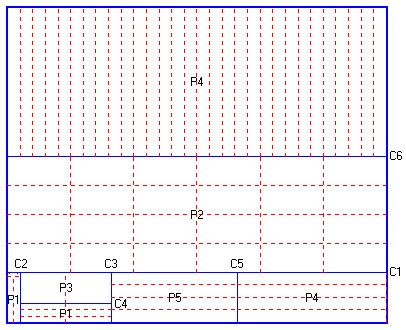

La figura debajo muestra un ejemplo típico de patrón de corte. Las líneas azules son los cortes de semiproductos y las líneas rojas punteadas los cortes de piezas. |
|
Fig 2.2 |
|
Importante:
Aunque la secuencia de cortes propuesta garantiza la correcta realización del patrón, ello no implica que necesariamente dicho orden de cortes tenga que seguirse en la práctica tal y como se da. Por ejemplo, los cortes de semiproductos finales siempre pueden omitirse si existen bandas de piezas en la misma dirección del corte. Esta omisión debe realizarse siempre que se defina una longitud de agarre. (ver Opciones de corte) |
