Un patrón de corte describe gráficamente cómo debe cortarse el material. Con el objetivo de simplificar tanto la descripción gráfica como las acciones de edición, los patrones se muestran en dos etapas de realización. En la primera etapa, el material se corta en semiproductos de corte mediante cortes verticales u horizontales hasta alcanzar semiproductos de pieza (siempre distribuyen una misma pieza) o sobrantes. En la segunda etapa, de cada semiproducto de pieza se extrae la pieza correspondiente. Los semiproductos de corte son semiproductos intermedios que se generan en el proceso de realización del patrón de corte. Los semiproductos de pieza y los sobrantes son semiproductos finales en dicho proceso. |
|
Corte 4 Copyright © 2003-2006 CorteOptimo.com Todos los derechos reservados |
|
2.1 |
|
Conceptos básicos |
|
2 |
|

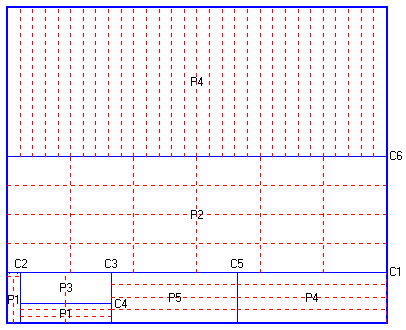

La figura de arriba muestra un ejemplo típico de patrón de corte. Las líneas azules son los cortes de semiproductos intermedios y las líneas rojas punteadas los cortes de piezas. |
|
Importante:
Aunque la secuencia de cortes propuesta garantiza la correcta realización del patrón, ello no implica que necesariamente dicho orden de cortes tenga que seguirse en la práctica tal y como se da. Por ejemplo, los cortes de semiproductos finales siempre pueden omitirse si existen bandas de piezas en la misma dirección del corte. Esto omisión debe realizarse siempre que se defina una longitud de agarre. (Ver Opciones Tecnológicas)
|
